Sprievodca výberom vysokoteplotného tesnenia: Ktoré materiály sú vhodné pre 500 °C a vyššie?

1. Úvod

1.1 Prečo na výbere správnej vysokoteplotnej tesniacej dosky záleží

Pri extrémnych prevádzkových podmienkach vyberte ten správny vysokoteplotná tesniaca doska sa stáva kritickým. Neadekvátne voľby môžu viesť k netesnostiam, prestojom alebo poruchám komponentov. Pri aplikáciách, kde je teplota 500 °C alebo vyššia, musí materiál odolávať nielen teplu, ale aj oxidácii, tečeniu a chemickému napadnutiu.

1.2 Prehľad: čo rozumieme pod pojmom „500°Cand nad“ službou

V tomto návode považujeme „nad 500 °C“ za nepretržitú alebo cyklickú prevádzku pri alebo nad touto hranicou. Mnohé štandardné tesniace dosky nemôžu spoľahlivo fungovať v tomto rozsahu, preto sa zameriavame na riešenia pre aplikácie so zvýšenými teplotami, ako sú výfukové systémy, príruby kotlov, turbíny a iné vysokoteplotné zariadenia.

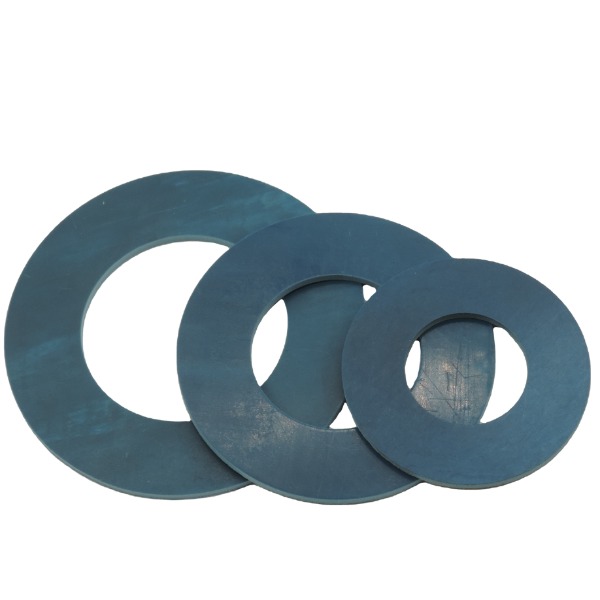

Tesnenie príruby 7900/7925/7950 Modré stlačené aramidové vlákno/nitrilové spojivo

2. Pochopenie požiadaviek na aplikácie tesnení pri extrémnych teplotách

2.1 Teplota, tlak a chemické prostredie

• Teplota: kontinuálne verzus podmienky špičky, potenciál oxidácie nad ~500 °C.
• Tlak: vyšší tlak znamená, že čelá tesnenia musia udržiavať tesnenie pri zaťažení a namáhaní pri tečení.
• Chemické médium: para, splodiny horenia, agresívne kyseliny/zásady môžu byť sprevádzané vysokou teplotou.

2.2 Návrh príruby, zaťaženie skrutiek a stlačenie tesnenia

• Správne zarovnanie príruby a povrchová úprava sú nevyhnutné na využitie možností materiálu.
• Zaťaženie skrutky musí vytvárať dostatočné napätie tesnenia bez poškodenia plechu.
• Pri vysokej teplote sa môže tesnenie uvoľniť alebo skĺznuť; konštrukcia príruby to musí umožňovať.

2.3 Trvanlivosť, odolnosť proti oxidácii a tečenie pri vysokých teplotách

• Niektoré materiály sa pri oxidácii nad ~600 °C degradujú, pokiaľ sa nepoužije špeciálna úprava.
• Uvoľnenie tečenia znižuje napätie tesnenia v priebehu času – výber dosky s nízkym tečením je zásadný.
• Dlhodobý servis si vyžaduje výber nielen „teplotne odolných“, ale aj chemicky stabilných materiálov.

3. Bežné materiály tesnení a ich vhodnosť pre >500°C

3.1 Pružné dosky na báze grafitu

Pružné grafitové dosky sú často prvou voľbou pre tesnenie pri zvýšených teplotách. Môžu pracovať až do približne 400-450 °C v oxidačnom prostredí a so špeciálnymi inhibítormi až do ~500 °C alebo viac.

3.2 Listy na báze sľudy/fylosilikátu

Keď sa prevádzkové teploty priblížia alebo prekročia 500 °C, sľudové alebo fylosilikátové materiály sa stanú životaschopnými. Niektoré dosky sú za určitých podmienok hodnotené až do ~1200 °C.

3.3 Kovom vystužené vysokoteplotné tesnenia (polokovové, s kovovým plášťom atď.)

V extrémnych podmienkach kombinujúcich vysokú teplotu, tlak a agresívne médiá poskytujú polokovové alebo kovom vystužené plechy konštrukčnú podporu pri použití vysokoteplotných plnív. Sú ideálne, keď obyčajná pružná plachta nestačí.

3.4 Porovnávacia tabuľka: materiál vs. maximálna teplota verzus kľúčové vlastnosti

Pre rýchle porovnanie možností:

*Nepretržité teplotné hodnotenie – špičky alebo prechodné vrcholy sa môžu líšiť a vyžadujú si ďalšiu rezervu.

4. Ako vybrať a vysokoteplotná tesniaca doska pre vašu aplikáciu (krok za krokom)

4.1 Definujte prevádzkové podmienky (teplota, tlak, médium)

• Identifikujte maximálnu nepretržitú teplotu, ako aj akékoľvek prechodné vrcholy.
• Určite vnútorný tlak, triedu príruby a médium (para, plyn, kyselina atď.).
• Zaznamenajte, či je prítomné kyslíkové/oxidačné prostredie (to ovplyvňuje výber materiálu nad ~600°C).

4.2 Zosúlaďovanie materiálových schopností (napríklad pomocou a vysokoteplotná tesniaca doska for 500 °C applications )

Použite porovnávaciu tabuľku vyššie na zosúladenie svojich podmienok s materiálovými limitmi. Napríklad, ak vaše čelá prírub pracujú pri 550 °C v parnom prostredí, potom samotný flexibilný grafit môže byť okrajový; možno budete potrebovať sľudu alebo plech vystužený kovom.

4.3 Skontrolujte zaťaženie príruby a skrutiek

• Uistite sa, že tuhosť príruby, krútiaci moment skrutiek a namáhanie tesnenia sú vhodné pre vybraný plech tesnenia.
• Nevhodná konštrukcia príruby môže negovať dokonca aj možnosti vysokoteplotného tesnenia.

4.4 Zvážte dlhodobý výkon a údržbu

• Vyberte si odolnosť proti tečeniu, oxidačnú stabilitu, chemickú odolnosť a životnosť.
• Ak hodnotíte **bezazbestovú vysokoteplotnú tesniacu dosku s teplotou nad 500 °C**, uistite sa, že spojivo, vlákna a výstuž nie sú azbestové a osvedčené na prevádzku.

4.5 Príklad rozhodovacieho vývojového diagramu / tabuľky pre ako si vybrať vysokoteplotnú tesniacu dosku pre 500 ° C plus servis

5. Prípadová štúdia / aplikácia v reálnom svete z prostredia našej spoločnosti

5.1 Predstavenie našej spoločnosti – JiangsuJintaiSealingTechnologyCo., Ltd. a kontext značky

Naša spoločnosť založená v roku 2004 so sídlom v Taixing, provincia Jiangsu, si vybudovala solídnu povesť dlhoročnými výrobnými skúsenosťami, komplexnými systémami riadenia kvality a exportom do východnej Európy, juhovýchodnej Ázie a Afriky. Pod našou špičkovou značkou tesniacich produktov sa zameriavame na poskytovanie vysokokvalitných tesniacich riešení pre lodný, energetický, železiarsky a oceliarsky priemysel, chemický a strojársky priemysel.

5.2 Ako aplikujeme výberový proces v projekte s vysokou teplotou nad 500°C

V nedávnom projekte pre klienta na výrobu energie bola prevádzková teplota príruby ~550 °C a médiom bola prehriata para s niektorými oxidačnými plynmi. Použitím vyššie uvedeného postupu krok za krokom sme vybrali plech na báze sľudy vystužený nosičom z nehrdzavejúcej ocele, čím sme zabezpečili, že tesnenie vydrží vysokú teplotu a tlak bez toho, aby sa predčasne poškriabalo alebo zlyhalo.

5.3 Kľúčové ponaučenia a osvedčené postupy

• Vždy jasne špecifikujte teplotu, tlak a médium *vpredu*.
• Vysokoteplotné tesniace dosky sú len také dobré, ako dobrý je dizajn príruby a montáž.
• Údržba a kontrola: po inštalácii sledujte známky tečenia, oxidácie alebo uvoľnenia.

6. Tipy na údržbu, inštaláciu a dlhodobý servis

6.1 Najlepšie postupy inštalácie pre vysokoteplotné tesnenia

• Dôkladne očistite čelá príruby; zabezpečiť rovinnosť a rovnobežnosť.
• Použite správny uťahovací moment skrutiek a v prípade potreby po tepelnom cyklovaní dotiahnite.
• Použite správne namáhanie tesnenia a vyhnite sa nadmernému stlačeniu, ktoré by mohlo poškodiť vysokoteplotný listový materiál.

6.2 Monitorovanie a kontrola počas prevádzky

• Skontrolujte nastavenie stlačenia pri tečení, netesnosť príruby, uvoľnenie tesnenia.
• Skontrolujte vizuálne (ak je to možné) alebo monitorovaním, či nedošlo k abnormálnym výkyvom teploty alebo tlaku.

6.3 Bežné spôsoby zlyhania a ako sa im vyhnúť

• Oxidácia grafitovej dosky pri použití mimo určeného prostredia → zvoľte sľudové v oxidačnej atmosfére.
• Uvoľnenie tečenia vedúce k únikovým cestám → zaistite primerané namáhanie v sedle a robustnú konštrukciu príruby.
• Vychýlenie príruby alebo nerovnomerné zaťaženie skrutiek → zabezpečte správne procesy inštalácie.

7. Často kladené otázky

• Q1: Akú maximálnu teplotu zvládne typická vysokoteplotná tesniaca doska?
  A1: Závisí to od materiálu. Napríklad flexibilný grafit zvládne ~450-500°C v oxidačnom vzduchu; sľudové listy môžu za správnych podmienok spracovať až ~800-1200 °C.
• Q2: Môžem použiť fóliu na báze gumy na prevádzku pri 500 °C?
  A2: Vo všeobecnosti nie. Gumové/elastomérne dosky sú zvyčajne dimenzované pod 300 – 400 °C. Potrebujete kompozitný alebo anorganický vysokoteplotný plech.
• 3. otázka: Čo znamená „bezazbestový vysokoteplotný tesniaci pás nad 500 °C“?
  A3: Znamená to, že plech používa moderné vlákna alebo anorganické plnivá (sľuda, fylosilikát, grafit atď.) bez azbestu a je určený na nepretržitú prevádzku nad 500 °C. Vždy potvrďte dátové listy a certifikáciu.
• Q4: Je príprava príruby dôležitá pri použití vysokoteplotných tesnení?
  Odpoveď 4: Áno – aj ten najlepší plech bude presakovať, ak sú čelné plochy prírub nekvalitné, skrutky nie sú správne dotiahnuté alebo namáhanie sedla je nedostatočné.
• Q5: Ako často by som mal kontrolovať nainštalované tesnenie pri teplote 500 °C plus servis?
  A5: Závisí to od aplikácie, ale odporúča sa pravidelná kontrola po počiatočných tepelných cykloch a pravidelné kontroly tečenia alebo deformácie. Ak sa vyskytnú abnormálne udalosti (nadmerná teplota, tlakové skoky), je zaručená okamžitá kontrola.

8. Záver

Výber doprava vysokoteplotná tesniaca doska (a hlavne ten správny variant, keď potrebujete a vysokoteplotná tesniaca doska material selection guide 500°C ) je viacfaktorový proces zahŕňajúci teplotu, tlak, médium, návrh príruby a inštaláciu. Systematickým dodržiavaním vyššie uvedených krokov a výberom správneho materiálu (napr bezazbestový vysokoteplotný tesniaci plech nad 500 °C alebo list prispôsobený pre extrémny servis) môžete zaistiť spoľahlivý tesniaci výkon a dlhú životnosť zariadenia. Ako skúsený výrobca/vývozca s komplexnými systémami kvality a globálnym zapojením do projektu my v JiangsuJintaiSealingTechnologyCo., Ltd. vítame príležitosti pomôcť s vašimi problémami s tesnením pri vysokých teplotách.
